衛(wèi)生巾背部膠粘剝離力的測(cè)試是為了評(píng)估其背膠的粘接強(qiáng)度和剝離性能，確保產(chǎn)品在使用中既能牢固固定，又便于移除。以下是測(cè)試方法的詳細(xì)說(shuō)明：
1. 測(cè)試原理
通過(guò)拉力試驗(yàn)機(jī)模擬膠粘劑從基材（如內(nèi)褲材質(zhì)）上剝離的過(guò)程，測(cè)量剝離過(guò)程中所需的最大力值（單位通常為N/25mm或N/cm），以此評(píng)估膠粘性能。
2. 參考標(biāo)準(zhǔn)
國(guó)際標(biāo)準(zhǔn)：ASTM D3330（壓敏膠帶剝離強(qiáng)度測(cè)試方法）。
國(guó)內(nèi)標(biāo)準(zhǔn)：GB/T 2792（膠粘帶剝離強(qiáng)度試驗(yàn)方法），或行業(yè)特定標(biāo)準(zhǔn)（如衛(wèi)生用品企業(yè)內(nèi)控標(biāo)準(zhǔn)）。
3. 所需設(shè)備與材料
拉力試驗(yàn)機(jī)：精度需達(dá)到±1%，量程根據(jù)膠粘力預(yù)估選擇（通常0-50N）。
測(cè)試基材：與衛(wèi)生巾實(shí)際使用場(chǎng)景一致的材質(zhì)，如純棉布料、無(wú)紡布或標(biāo)準(zhǔn)不銹鋼板（需注明材質(zhì)）。

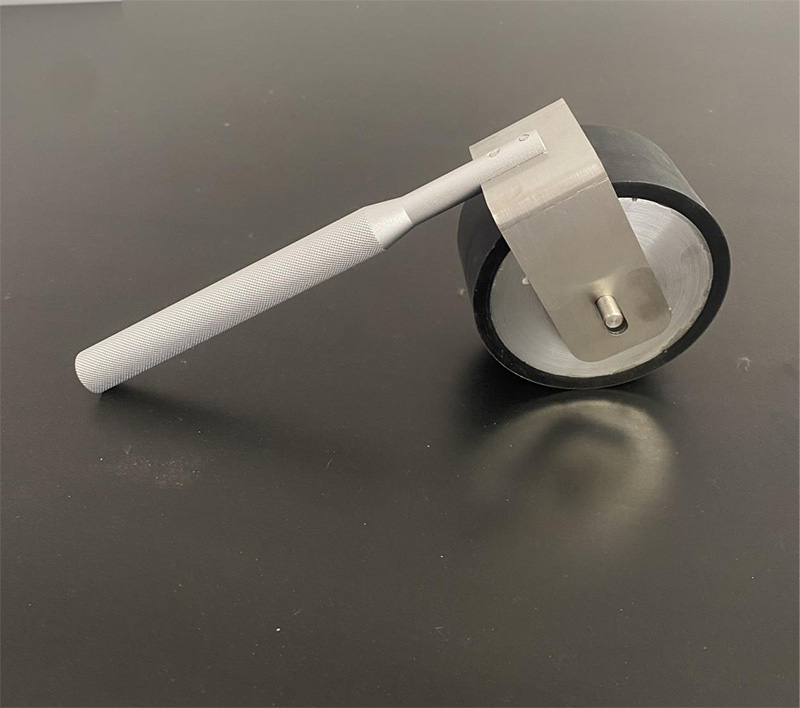

樣品制備工具：裁切刀、壓輥（如2kg橡膠輥，用于膠粘壓實(shí)）。
環(huán)境控制：恒溫恒濕箱（通常測(cè)試條件為23±2℃、50±5% RH）。
4. 測(cè)試步驟
步驟1：樣品制備
將衛(wèi)生巾背膠區(qū)域裁切成標(biāo)準(zhǔn)寬度（如25mm寬、100mm長(zhǎng)），確保膠面平整無(wú)氣泡。
將膠面與測(cè)試基材貼合，用壓輥以恒定速度（如300mm/min）來(lái)回滾壓3次，確保充分接觸。
粘合后靜置20-30分鐘，消除應(yīng)力并穩(wěn)定粘接。
步驟2：安裝樣品
將測(cè)試基材固定在拉力機(jī)的上夾具，衛(wèi)生巾樣品（非膠面）固定在下夾具。
調(diào)整夾具間距，使剝離角度為180°（膠面與基材反向剝離）或企業(yè)指定的其他角度（如90°）。
·
步驟3：測(cè)試設(shè)置
設(shè)置剝離速度：通常為300mm/min（參考標(biāo)準(zhǔn)或企業(yè)要求）。
設(shè)置數(shù)據(jù)采集頻率，確保捕捉到剝離力峰值和平均值。
步驟4：執(zhí)行測(cè)試
啟動(dòng)拉力機(jī)，記錄剝離過(guò)程中的力值曲線。
剝離長(zhǎng)度至少為50mm（剔除初始峰值，取中間穩(wěn)定段的平均值）。
步驟5：重復(fù)試驗(yàn)
組樣品至少測(cè)試5次，取平均值作為最終結(jié)果，同時(shí)標(biāo)注偏差范圍。
5. 數(shù)據(jù)處理
計(jì)算公式：剝離強(qiáng)度（N/cm）= 平均剝離力（N） / 試樣寬度（cm）。
結(jié)果判定：根據(jù)產(chǎn)品標(biāo)準(zhǔn)判斷是否合格（例如：衛(wèi)生巾背膠剝離力通常需在1.0~3.0N/25mm之間，既能保證粘性又不會(huì)殘留）。
6. 注意事項(xiàng)
環(huán)境一致性：測(cè)試前需將樣品在標(biāo)準(zhǔn)環(huán)境下平衡24小時(shí)，避免溫濕度波動(dòng)影響結(jié)果。
基材選擇：若模擬真實(shí)使用場(chǎng)景，建議使用棉布或內(nèi)褲常用面料。
剝離角度：180°測(cè)試更嚴(yán)格（膠面完全反向剝離），而實(shí)際使用中可能為部分角度，需根據(jù)需求選擇。
數(shù)據(jù)異常處理：若出現(xiàn)膠層斷裂、基材變形等情況，需重新測(cè)試并記錄原因。
7. 應(yīng)用場(chǎng)景
質(zhì)量控制：生產(chǎn)過(guò)程中抽檢背膠剝離力，確保批次一致性。
研發(fā)改進(jìn)：通過(guò)對(duì)比不同膠粘劑配方或工藝的測(cè)試數(shù)據(jù)，優(yōu)化產(chǎn)品性能。
如果需要更具體的參數(shù)（如企業(yè)標(biāo)準(zhǔn)或特殊測(cè)試條件），可進(jìn)一步提供詳細(xì)信息，以便調(diào)整方案。
